Aquecedor Solar Compacto Soletrol
Special Plus 200 litros

1 - Segurança em primeiro lugar!
Sempre deve-se utilizar os Equipamentos de Proteção Individual – EPI's para a realização da instalação do sistema. Respeite as normas e recomendações de segurança, particularmente aquelas ligadas a trabalhos em altura!

2 - Transporte o reservatório térmico até o ponto de instalação, na face do telhado melhor direcionada para o norte e mais próxima do ponto de consumo de água quente. O mesmo deve ser depositado sobre as barras roscadas de fixação de modo a proteger as telhas da edificação.

3 - Com cuidado, transporte o coletor solar e posicione-o logo abaixo do reservatório térmico, de modo que este fique acomodado sobre as hastes de fixação.

4 - Deve-se fixar o tanque de água fria, que já está com a boia instalada, no suporte metálico esquerdo do reservatório térmico e travá-lo com as duas cintas, com o uso de rebites. Posicionar o reservatório de água fria de modo que a boia interna fique a prumo vertical.

5 - Fixar a mangueira de alimentação entre o reservatório de água fria e a entrada inferior esquerda do reservatório térmico, com o uso de abraçadeiras.

6 - Fixar a mangueira da entrada de água quente no reservatório térmico (tubo do meio do lado esquerdo) e na saída do coletor solar, com o uso de abraçadeiras.

7 - Conectar a prumo a mangueira tipo "L" no respiro do reservatório térmico e usar uma abraçadeira para fixá-la.

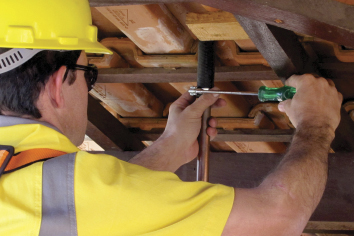

8 - Conectar a mangueira de alimentação de água fria do coletor e fixar as duas pontas utilizando-se abraçadeiras e uma chave canhão de ¼ ou fenda.

9 - Conectar a mangueira da saída de água quente para consumo à rede hidráulica de água quente da residência utilizando abraçadeira. É importante utilizar isolamento térmico com proteção aluminizada em todas as mangueiras da rede de água quente.

10 - E, por fim, deve-se conectar a água da rede pública (água da rua) à entrada do tanque de água fria.
